产品名称：CXL系列磁性吸油过滤器（新型）

产品简介：本系列过滤器适用于油泵吸油口处滤除油液中的杂质，以提高液压系统的清洁度，保持油泵及其他液压元件。

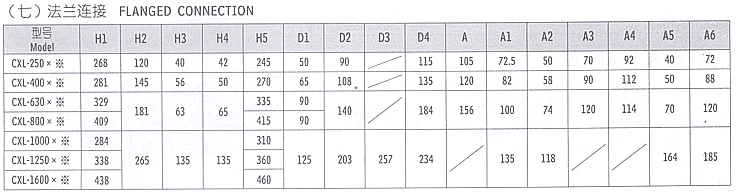

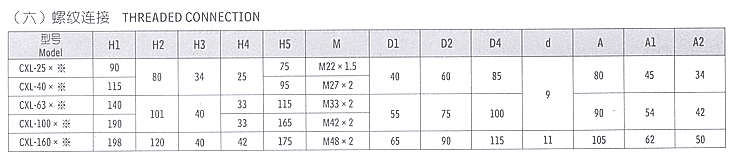

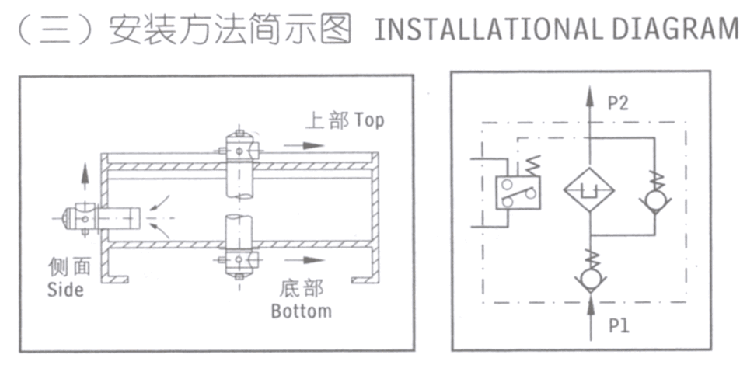

过滤器可直接安装在油箱侧面，底部或上部，出油口有螺纹和法兰两种连接方式，管路简单，安装维修方便。滤芯内设置永久磁钢，可滤除油液中的金属颗粒，具有过滤精度高纳污量大等有点。过滤器配有发讯器，旁通阀，永久磁钢，自动阀和集污蛊。通过观察发讯器指示表，可随时了解滤芯堵塞情况，当出油口真空度达到0.03Mpa时即发出讯号，此时应及时清洗或更换滤芯，若无人处理故障，压差将继续上升，当超过0.032Mpa真空度时，旁通阀则会自动开启，避免油泵吸空。清洗或更换滤芯时，卸下中心螺栓打开上盖，自动阀会自动关闭，切断油箱油路，使油箱内的油液不会外溢。当装配滤芯后，应注意将顶杠插入自动阀孔座内，以确保过滤器正常运行。发讯器安装螺孔为M18×1.5，根据用户设计要求，可在两螺孔中任选其一。

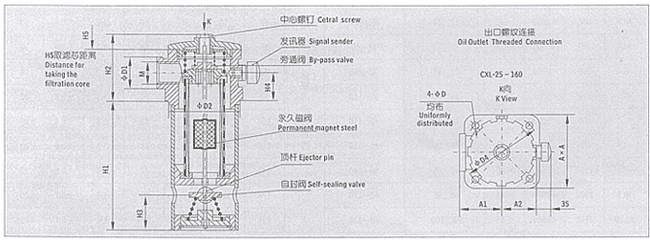

（五）安装连接尺寸
